Часто задаваемые вопросы

В некоторых регионах при использовании ПРЭМов теплоснабжающие организации задают вопрос: “Что произойдет при отключении сетевого питания? Не будет ли попыток воровства с помощью сознательного выключения питания?”

Рассмотрим ряд случаев.
1. Используется тепловычислитель с сетевым питанием, например, ВКТ5.
При использовании тепловычислителя с сетевым питанием, на ПРЭМы следует подать питание от той же “розетки” (подсоединение может быть опломбировано). В этом случае тепловычислитель при пропадании питания фиксирует эту ситуацию и ведет учет времени наработки и время отсутствия питания для теплосчетчика в целом.

2. Используется тепловычислитель с автономным питанием ВКТ–7. Тепловычислитель ВКТ-7 обеспечивает контроль питания сетевых расходомеров с формированием в архивах кода диагностируемой ситуации (ДС), вывода его на индикатор и подсчет времени действия диагностируемой ситуации (параметр ВОС – время отсутствия счета). Для контроля питания сетевого расходомера должен быть установлен параметр ВС=1 (есть контроль сетевого питания) и подано напряжение от блока питания на разъем Х6. При отключении питания появится соответствующая ДС (код 4) и (в зависимости от значения параметра KV) наращивается ВОС в конце часа. На работу вычислителя при отключенном напряжении питания сетевого расходомера влияет значение параметра KV (Способ контроля часового объема), устанавливаемого в базе данных для каждого из трубопроводов. Код ДС формируется только при KV=0…2. Если KV=3, то при отключении питания происходит подстановка Vч=Vдог, ситуация считается нормальной, ДС не формируется и ВОС не наращивается.

Примечания.

1. Вычислитель фиксирует пропадание питания, если выключение произошло не менее чем на 0,5 с. В этом случае считается, что питания не было в течение целого часа.

2. При работе ВКТ-7 контролирует напряжение питания только в одной точке. Поэтому, если в схеме теплопотребления имеется несколько сетевых расходомеров, то целесообразно питать их от одной фазы или объединять выходы блоков питания расходомеров по схеме «монтажное ИЛИ».

3. Если используются тепловычислители других фирм (в которых не предусмотрены указанные возможности), возможна установка счетчиков времени наработки, например, производства фирмы “ХРОНОТРОН” г. С.- Петербург.
Напряжение: .......~230 В+- 10%
Счетчик часов^ ...99999,99
Температура:.......–20 +70 C
Тип защиты:........IP 65
Вес: ......................50 г

Инциденты при работе накопительного пульта (НП)

Основным требованием для успешной работы НП с вычислителями является соответствие скоростей обмена в пульте и вычислителе.

В случае нештатных ситуаций при считывании НП выдает следующие сообщения об ошибке, процесс обмена прекращается, файл не создается.

Сообщения об ошибках
NO ANSWER - нет связи.

Вычислитель ВКТ-7 или ВКГ-3 не отвечает на запросы НП в режиме Master (меню RA)

Возможные причины:

• Несоответствие скоростей обмена НП и вычислителя.

Действия: проверить и в случае несовпадения скорректировать скорости обмена.

• Обрыв кабеля в НП. Причем с ПК пульт при этом может работать, т.к. при работе с ПК не используется сигнал CTS (контакт 8) НП, а для ВКТ-7 (ВКГ-3) он нужен. Можно замерить на разъеме НП напряжение между контактами 5 и 8. При включенном НП напряжение должно быть около 7В.

Действия: Проверить целостность кабеля и в случае необходимости произвести ремонт.

• Не подключен внутри вычислителя адаптер интерфейса или адаптер неисправен.

Действия: подключить адаптер или в случае неисправности - заменить.

• Попытка считать архив в режиме Master с вычислителей - не ВКТ-7 и не ВКГ-3.

Действия: воспользоваться Руководством пользователя на пульт НП-4(А) для считывания информации с различным вычислителей.

Расходомер ПРЭМ не отвечает на запросы НП-4А

Возможные причины:

• Несоответствие скоростей обмена НП и ПРЭМ. Работа ПРЭМ по RS232 возможна только на скорости 1200 бит/с.

Действия: Задать в НП скорость обмена 1200бит/с

• Обрыв кабеля в НП.

Действия: Проверить целостность кабеля и в случае необходимости произвести ремонт

ERR QUERRY - ошибка контрольной суммы при считывании с ВКТ-4, ВКТ-5.

Возможные причины:

• Несоответствие скоростей обмена НП и вычислителя.

Действия: проверить и в случае несовпадения скорректировать скорости обмена.

• Обрыв кабеля в НП.

Действия: Проверить целостность кабеля и в случае необходимости произвести ремонт

• Старая версия ПО пульта НП-4 при работе с ВКТ-5 с ПО ≥6.

Действия: Обновить ПО пульта НП-4.

Примечание: При считывании текстовых отчетов с вычислителей контрольная сумма не проверяется, и при несовпадении скоростей НП и вычислителя сообщения об ошибке пульт не выдает. Но отчет считается не корректно.

FL FULL - память НП полностью заполнена.

Действия: Стереть все записи во флэш с помощью программы АРХ2 (команда Удаление).

NO ARCH - в вычислителе ВКТ-7 (ВКГ-3) нет ни одной записи заданного архива.

ERR FL - неисправна флэш-память пульта. Требуется ремонт.

NO Р1 Р2 - при чтении текущих данных из вычислителя ВКТ-4М исполнения 1.2 и 2.2. В данных моделях не предусмотрено измерение давления.

Как организовать работу НП-3 с ВКТ-7?

Вывод информации на НП-3 возможен только в текстовом режиме по каждому тепловому вводу. Для этого необходимо войти в меню ПЕЧАТЬ, выбрать тип отчета и диапазон дат и нажать кнопку ВВОД. При этом в правом верхнем углу индикатора появится надпись Пч!

В настоящее время выпускается накопительный пульт НП-4, который позволяет снимать архивную информацию с ВКТ-7 в двоичном виде по обоим тепловым вводам одновременно.

Работает ли НП-3 с вычислителями других производителей (ВТД, Взлет, СПТ961)?

Вывод информации на НП-3 с вычислителей других производителей возможен только в текстовом режиме.

Кабель НП-3

Кабель НП-4

Кабель НП-4А

При выборе кабеля следует обращать внимание на исполнение контактов разъема DB9F

	Разъем представляет собой набор цанг с уверенным контактированием
	Разъем представляет собой набор вилочек с неуверенным контактированием и ограниченным числом коммутаций

Подключение модема к вычислителю

Подключать модем к прибору можно стандартным кабелем компьютер-модем (из комплекта поставки модема) или по схеме, приведенной в Рекомендациях по работе вычислителя с ВУ, в РЭ или Help программ.

Типы модемов для работы с вычислителями производства «Теплоком»

В принципе для вычислителя нет ограничений на работу с различными типами модемов. Проблемы могут возникнуть только с настройкой модемов.

Поддерживают работу со строкой инициализации, задаваемой по умолчанию в соответствующей программе связи с ПК (Easy), модемы Accorp, Lanbit. Для модемов Zyxel и USRobotics строки инициализации отличаются и их надо задавать самостоятельно.

Строка инициализации удаленного модема Zyxel Omni:
AT&F&R1E0V0&D0X0S0=2S7=120P&H0&K0&B1&W0Z0

- команда &H0 задает программное управление потоком;
- команда &K0 запрещает сжатие данных;
- команда &B1 задает ответный тон;
- команда Z0 определяет профиль, настройки которого будут загружаться при включении питания;
- команда P - импульсный набор.

Если на стороне вычислителя используется модем US Robotics, то рекомендуется строка инициализации удаленного модема:
AT&F0&B1&M0L1E0V1&D2X4S7=120S10=90/

У разных моделей модемов Robotics некоторые команды могут иметь различные буквенное обозначения, поэтому требуется читать руководство на данные модемы.

Также у данного модема есть джамперы, причем джамперы имеют преимущество над АТ- командами.

Есть ли возможность использовать тональный режим набора номера при модемной связи с вычислителями «Теплоком»?

Возможность работы в тональном режиме набора номера при модемной связи определяется возможностями АТС и модема.

AT&FE0V0&D0X0S0=2S7=120&W

Выбор режима (тональный или импульсный) набора номера возможен только для вычислителей ВКТ-7, ВКТ-5, ВКГ-3 в программах ВКТ7Easy2 и ВКТ5Easy2 соответственно ( в настройках канала связи).

Для вычислителей ВКТ-4, ВКГ-1, ВКГ-2 работа с модемом возможна только в режиме импульсного набора номера.

Организация GSM связи

Считывание данных из приборов производства ЗАО « Теплоком» возможно посредством сотовой связи с помощью GSM-модема Siemens TC35.

При подключении вычислителя к компьютеру применяется два модема:

• местный модем, подключаемый к компьютеру на диспетчерском пункте;
• удаленный модем, устанавливаемый на узле учета.

Для организации модемной связи по GSM-каналу необходимо два комплекта оборудования, состоящих из:

• GSM-модема Siemens TC35;
• Блока питания модема;
• Антенны, работающей в диапазонах 900/1800 МГц;
• SIM-карты, с подключенной услугой «прием/передача данных»;
• Кабеля для соединения прибор-модем или компьютер-модем.

Особенности организации модемной связи по GSM-каналу:

• Для успешной организации связи необходимо, чтобы оператор сотовой связи предоставлял услугу «прием/передача данных» и эта услуга была доступна для используемых SIM-карт.
• Для обоих модемов (удаленного и местного) необходимо запретить проверку PIN-кода при включении питания модема.
• Для организации связи между проводным и GSM (удаленный) модемами необходимо, чтобы была подключена услуга «Передача данных» для входящих вызовов.

Для считывания данных используются программы семейства «Easy», доступные для скачивания с сайта.

Для правильной работы модемы должны быть запрограммированы.

Удаленный модем программируется один раз перед установкой на узле, Настройки (строка инициализации) записываются в энергонезависимую память модема.

Местный модем программируется непосредственно при каждом сеансе связи.

При программировании местного модема программой «Настройка Siemens TC35» в программе Easy записывается строка инициализации ATZ.

Нет несущей

При работе с программой ВКТ7Easy2 по GSM-модемной связи возникла ошибка «Отсутствует несущая!»

Возможны следующие причины получения сообщения «Отсутствует несущая» от программы:

1. Не запрещен ввод PIN-кода в GSM-модеме.

2. GSM-модем находится вне зоны покрытия сети оператора сотовой связи или по другой причине не может зарегистрироваться в сотовой сети оператора (например, не читается SIM-карта или отсутствуют денежные средства на счете). При невозможности зарегистрироваться в сети светодиодный индикатор GSM-модема мигает с частотой примерно раз в секунду, после регистрации 1 раз в 3 секунды.

3.Невозможность модемов согласовать параметры соединения. При использовании однотипных GSM-модемов это практически исключено.

4. Ограничения на прием/передачу данных со стороны оператора сотовой связи.

Если все действия по настройке выполнены в соответствии с инструкцией, то в случае использования однотипных GSM-модемов, это является наиболее вероятной причиной проблем. В этом случае необходимо обратиться к оператору сотовой связи с просьбой обеспечить прием/передачу данных по технологии CSD (HSCSD) (но не GPRS(!)) для используемых SIM-карт.

При использовании проводного модема в качестве местного, необходимо, чтобы для удаленных GSM- модемов была разрешена услуга прием/передача данных при входящих звонках.

Если при выполнении всех этих условий связи нет, то следует восстановить фабричные настройки модемов путем подачи команд AT&F. После сброса на фабричные настройки надо проверить состояние регистра S0 - количество гудков до автоподъема трубки. Возможно, что по умолчанию стоит S0=0 - автоподъем запрещен. Тогда звонящий модем по истечении тайм-аута, когда удаленный абонент не отвечает, выдает сообщение NO CARRIER. Затем следует сохранить настройки в энергонезависимую память - AT&W.

Затем из Hyper Termainal с одного модема позвонить на другой подачей команды ATDT8XXXYYYYYYY, где 8XXX YYY YY YY - номер телефона. Если в Hyper Termainal связь не установилась, и появилось сообщение NO CARRIER (нет несущей), то следует обратиться за помощью к оператору сотовой связи.

Преобразователь RS232-485/Ethernet

Программное обеспечение для работы с вычислителями ВКТ-5, ВКТ-7, ВКГ-3, а также расходомером ПРЭМ позволяет осуществлять связь по сети Ethernet.

В качестве преобразователя интерфейса RS232-485/Ethernet можно использовать 1-портовые последовательные серверы производства фирмы Моха:

• RS232-485/Ethernet - NPort Express DE-311;
• RS232/Ethernet - NPort 5110.

Рекомендации по их настройке на сайте в разделе Техническая поддержка, Рекомендации и статьи.

Преобразователь RS232/RS485 Adam

При работе с преобразователем интерфейсов Adam, кроме установки одинаковых скоростей передачи в вычислителе и в программе на ПК, нужно установить такую же скорость в преобразователе (внутри есть переключатель).

В отчете на ПК с вычислителя сдвинуты столбы таблицы

В программе связи вычислителя с компьютером выбрать шрифт Courier New

Типы преобразователей USB/RS232

Протестированные преобразователи:

• «Сonverter USB-232» модель U232-P9 (Y-105);
• USB 1.1 to RS-232.

Указанные преобразователи интерфейса можно использовать для организации связи с вычислителями:

• ВКТ-5 (программа Vkt5Easy2),
• ВКГ-2 (Vkg2Easy),
• ВКТ-7 (Vkt7Easy2),
• ПРЭМ (PULT01 версия не менее 2.42 и PULT01(Service)),
• НП-4 (АРХ2),
• ВКТ-4 (Vkt4Easy2 - Com1...Com4*).

Перепрошивка ПО вычислителей ВКТ-5 и ВКГ-2 через преобразователи USB/Com невозможна.

Есть информация, что возможна работа со следующими марками преобразователей (проверялась работа с ВКТ-7 и ПРЭМ-3):

• Silicom Dual RS-232 serial port (PCMCIA),
• Noname USB to rs-232 (зелёный).

С преобразователем ST lab (PCMCIA) to rs-232 связаться с ВКТ-7, ПРЭМ-3 не получилось.

Существуют программы переназначения номеров Com-портов. Например, программа SetCom.

Выбор принтера для работы с вычислителями «Теплоком»

Критерии выбора принтера:

• должен поддерживать систему команд Epson;
• иметь русскую таблицу кодировки.

Используются матричные принтеры:

• для работы по интерфейсу RS232: Epson LX300, LX300+, LX300+II, LX1170;
• для работы по интерфейсу Centronics: Epson LX300, LX300+, LX300+II, LX1170, LX100, Panasonic KX-P1150.

Возможно ли подключение внешнего источника питания к ВКТ-7?

Да возможно. Необходимо приобрести сетевой блок питания.

Может ли ВКТ-7 использоваться для измерения холода (температура 5-12 град, этиленгликоль)?

Может, но будут ошибки при расчетах массы и тепловой энергии за счет разности плотности воды и этиленгликоля.

Время обновления информации по интегральным характеристикам?

Обновление итоговых и архивных показаний производится в начале каждого часа.

Есть ли аварийный выход для контроля расхода?

Есть.

Нарушения в работе (Под < Обр)

Установить контроль баланса масс в подающем и обратном трубопроводах с подстановкой:  КМ=3 - для открытых и КМ=4 - для закрытых систем теплопотребления.

Нет итогов, нет архивов, текущие показания есть

Возможно для моделей 02…04 задан параметр ВС=1 – сетевой водосчетчик, а сигнал от блока питания на контакты 1 и 2 разъема Х6 не подан. В этом случае вычислитель считает, что отсутствует сетевое напряжение.

Пропадает расход на индикаторе

Если расход небольшой, то надо увеличить значение параметра УО по заданному трубопроводу. Может быть, период следования импульсов больше, чем значение УО. В этом случае на экране будет 0. Расход 5м3/ч, вес 100л/имп, УО=1мин. Увеличить в настройках параметр УО до 3 мин.

Не считает тепло, объем есть

В настройках неправильно задан параметр СЕ. Слишком малый расход. Согласно рекомендациям по выбору настроечных параметров (Приложение А в РЭ), необходимо, чтобы за отчетный период было накоплено не менее сотни единиц младшего разряда показаний. Например: При СЕ=0 и расходе порядка 1 т/ч в соответствии с выбранной разрядностью представления данных в архиве накапливается не сотня, а 1 или 2 значения. Значит, нужно изменить СЕ.

Почему в  отчете прочерки? ВС=1, KV=2

В отчете не происходит подстановки значений V, т. к. отсутствие напряжения имеет приоритет над остальными НС. Чтобы вместо прочерков при отсутствии напряжения в отчете были значения V, нужно изменить настройки: при ВС=1 установить КV=3.

Нарушения в работе (V=М)

Так как М=ρV, то при значении ρ носителя, близком к единице, при округлении вычисленного значения М может возникнуть такая ситуация. Нужно правильно выбрать настроечный параметр СЕ.

Не изменяются параметры ЕИ, СЕ, АТ и КТ.

Параметры ЕИ, СЕ, АТ и КТ можно изменить ТОЛЬКО после выполнения операции СБРОС до начала следующего часа.

Для выполнения операции сброс необходимо:

• разрешить доступ, установив переключатель защиты в правое положение;
• перейти на верхний уровень меню (нажатиями клавиши МЕНЮ) и с помощью клавиш ▲ или ▼ выбрать и войти (нажатием ВВОД) в раздел СБРОС;
• клавишами ▲ или ▼ подтвердить необходимость сброса (да) или отказа (нет) и нажать клавишу ВВОД.

После выполнения операции сброс при необходимости блокируют доступ к этому разделу, установив переключатель защиты в левое положение.

После смены формулы расчета в отчете нет итоговой таблицы

Если была изменена формула расчета, то при печати отчета буду выведены данные за период с начальной даты до даты смены формулы (если она не совпадает с конечной датой отчета). Таким образом получается, что дата конца отчета не совпала с датой отчета, поэтому в отчете нет итоговой таблицы.

Не измеряет температуру, температура вне диапазона измерений

В этом случае нужно проверить:

• Соответствие данных паспорта датчика и значения настроечного параметра ХТ;
• Количество (4) проводников линии связи;
• Надежность контактов на стороне ТС и ВКТ-7;
• Обрыв, короткое замыкание или замыкание на землю линии связи, для чего ее отсоединяют на стороне ТС и ВКТ-7 и прозванивают;
• Герметичность гильзы ТС – на предмет проникновения воды;
• Целостность чувствительного элемента. Сопротивление ТС при температуре близкой 20 ˚С должно быть в пределах 107–109 Ом для 100П, Pt100 и 100М и 535–545 Ом для 500П и Pt500.

Почему в почасовой распечатке вместо кода диагностируемой ситуации печатается "*"(звездочка)? Как добиться получения кода ДС?

При формировании отчета следует установить в окне настройки параметров отчета флажок Печатать коды диагностируемых ситуаций.

Замена батареи

См. РЭ Приложение Замена батареи в ВКТ-7.

Есть ли программа по настройке прибора?

Нет.

Установка типа импульса в ВКТ-7 (параметр ТИ)

Исходя из значения максимальной частоты, задается тип импульса. Если известно, что частота заранее менее 2Гц, то нужно задавать ТИ=0. В этом случае вычислитель будет отбрасывать импульсы, следующие с большей частотой, считая их за «дребезг» контактов. Если частота может быть больше 2Гц, то нужно задавать ТИ=1. Вычислитель учитывает все импульсы, поступающие на его вход. Значение 1 выбирают, как правило, для электронных преобразователей с регулярно следующими импульсами при неизменном расходе.

Параметр КQ

Задает способ контроля часового тепла Qоч:

0 – нет контроля отрицательных значений.

1 – только диагностика отрицательных значений, в том числе каждого слагаемого формулы Qоч.

2 – диагностика и присвоение 0 значению слагаемого формулы Qоч, если он отрицателен. В последнем варианте не происходит уменьшение уже накопленного значения.

Если нет возражений у теплоснабжающей организации, то рекомендуется выбирать учет по последнему варианту.

Можно ли учесть отрицательное тепло?

В настройках по тепловому вводу нужно задать параметр КQ = 2, тогда при отрицательных значениях Qоч будет производиться подстановка Qoч = 0 и не будет уменьшения уже накопленного значения Qо.

Параметр КМ

Задает способ контроля часовой массы Мгч (небаланс масс между подающим и обратным трубопроводами):

0 – нет контроля небаланса масс.

1 – только диагностика часового небаланса масс Мгч < –НБ.

2 – только диагностика часового небаланса масс |Мгч| > НБ.

3 – диагностика часового небаланса масс Мгч < –НБ и присвоение М1ч= М2ч=0,5(М1ч+М2ч) при –НБ ≤ Мгч ≤ 0.

4 – диагностика часового небаланса масс |Мгч| > НБ, и присвоение М1ч = М2ч = 0,5(М1ч+М2ч) при |Мгч| < НБ, где НБ= 10 –2•БМ•(М1ч+М2ч).

Контроль часовой массы для открытой и закрытой тепловых систем

Если нет возражений у теплоснабжающей организации, то рекомендуется выбирать учет по варианту КМ=3 - для открытых и по варианту КМ=4 - для закрытых систем теплопотребления.

Параметр БМ

Уставка на небаланс часовой массы Мгч. Выбирается равной полусумме модулей пределов погрешности ВС в подающем и обратном трубопроводах системы - в пределах 0 – 2% (для коммерческого учета). Если, например, каждый преобразователь расхода имеет пределы погрешности ± 2 %, то выбирают значение не более 2%.

Параметр КV

Способ контроля часового объема:

КV=0 нет контроля;

КV=1 только диагностика превышения Vч>Vв и Vч

КV=2 диагностика превышения Vч>Vв и VчBV, значения HV при 0

КV=3 то же, что 2 и присвоение показаниям VД при ВС=1 (отсутствии питания сетевого ВС).

Настройка КV при отключении питания

Если КV=3, то в этом случае при отключении питания происходит подстановка Vч=Vдог, ситуация считается нормальной, ДС не формируется и ВОС не наращивается.

Измерение температуры воздуха

БД --> Системн. --> Общие --> t5=1.

Параметр УО

Параметр УО задает уставку на отсечку показаний объемного расхода.

При отсутствии импульсов от водосчетчика (ВС) на периоде УО показания объемного расхода обнуляются.

Параметр УО в вычислителе задается в минутах в пределах от 1 до 60мин.

Параметр УО нужно задавать так, чтобы за время, равное УО, от водосчетчика пришел хотя бы один импульс. Максимальный период следования импульсов можно определить по следующей формуле:

Т=3,6 В/(Qмин*60), мин,

где Q – минимальный расход в м3/ч;

В – вес импульса в л/имп.

В случае прекращения поступления импульсов от водосчетчика (при закрытии задвижки) рассчитанное значение текущего расхода сохраняется на экране вычислителя на время, равное УО.

Не измеряет давление

Проверить настройки: ИД=1, задать значения Рв и ПВ.

Проверить подключение датчика избыточного давления, подачу питания датчика.

Расшифровка НС в Арх2

При формировании отчета следует установить в окне настройки параметров отчета флажок Печатать коды диагностируемых ситуаций. Это возможно только для двоичных файлов, т.е. считанных с ВКТ-7 с помощью НП-4.

Нужен ли сброс после смены даты?

Нужен.

Тип входа и максимальные частоты

Определяется типом выхода подключаемого водосчетчика.

Выходная цепь ВС может быть: пассивной, например, на базе геркона или открытого коллектора, или активной, например, на базе ТТЛ, КМОП и т. п.

Частота импульсов пассивной цепи ВС должна быть не более 4 Гц (аппаратная версия 1.Х) и не более 10 Гц (аппаратная версия 2.Х) при длительности состояния "разомкнуто" более 100 мс. В «замкнутом» состоянии сопротивление цепи должно быть менее 3 кОм при напряжении менее 0.5 В, «разомкнутом» – более 3 МОм или токе утечки менее 1 мкА. Цепь питается от ВКТ-7 через резистор 680К напряжением постоянного тока от 3 до 3,6 В.

Частота импульсов активной цепи ВС не более 1000 Гц при длительности каждого состояния выходной цепи ВС не менее 0,5 мс. Напряжение активной цепи ВС должно быть в состоянии высокого уровня («Н») – 2.4–5 В, в состоянии низкого уровня («L») – ± 0,4 В. Выходное сопротивление цепи должно быть менее 10 кОм.

Подключение расходомеров

При подключении ПРЭМ (пассивный выход ВС) необходимо установить джампер (перемычку), показанные на рисунке 5.3 Руководства по эксплуатации, слева от соответствующего разъема Х3, Х4 и Х10 и соблюдать полярность, чтобы исключить быстрый разряд батареи ВКТ-7.

В случае активного выхода подключаемого ВС следует снять джампер у соответствующего разъема.

У неиспользуемых входов джамперы лучше снять.

Установка типа выхода расходомера

См. Подключение расходомеров

Можно ли подключить один  ПРЭМ на два  входа ВКТ-7?

Можно.

Нет расхода от ПРЭМ

Для ПРЭМ установить джампер у соответствующего разъема в вычислителе. Установить контроль питания ПРЭМ.

Работа с герконовым выходом

Это пассивный выход расходомера, поэтому требует установки джампера у разъема ВКТ-7, к которому подключается расходомер.

Контроль питания датчиков расхода

Тепловычислитель ВКТ-7 (кроме модели 01) обеспечивает контроль питания сетевых расходомеров с формированием в архивах кода диагностируемой ситуации (ДС), вывода его на индикатор и подсчет времени действия диагностируемой ситуации (параметр ВОС - время отсутствия счета). Для контроля питания сетевого расходомера должен быть установлен параметр ВС=1 (есть контроль сетевого питания) и подано напряжение от блока питания на разъем Х6 (к контактам INV+ и INV- разъема Х6 следует подключить соответственно плюс и минус контролируемого напряжения питания). При использовании расходомера ПРЭМ в качестве контролируемого напряжения используется напряжение от блока питания ПРЭМ. ВНИМАНИЕ! КОНТРОЛЬ ПИТАНИЯ ВС МОЖНО ОСУЩЕСТВЛЯТЬ ТОЛЬКО ДЛЯ РАСХОДОМЕРОВ, НАПРЯЖЕНИЕ ПИТАНИЯ КОТОРЫХ НАХОДИТСЯ В ДИАПАЗОНЕ ОТ 5 ДО 15В (НАПРИМЕР, ПРЭМ).

При отключении питания появится соответствующая ДС (код 4) и (в зависимости от значения параметра KV) наращивается ВОС в конце часа.На работу вычислителя при отключенном напряжении питания сетевого расходомера влияет значение параметра KV (Способ контроля часового объема), устанавливаемого в базе данных для каждого из трубопроводов. Код ДС формируется только при KV=0…2. Если KV=3, то при отключении питания происходит подстановка Vч=Vдог, ситуация считается нормальной, ДС не формируется и ВОС не наращивается.

Примечания:

Вычислитель фиксирует пропадание питания, если выключение произошло не менее чем на 0,5 с. В этом случае считается, что питания не было в течение целого часа. Для контроля напряжение питания сетевого расходомера используется только одна точка. Поэтому, если в схеме теплопотребления имеется несколько сетевых расходомеров, то целесообразно запитывать их от одной фазы.

Термопреобразователи сопротивления

Тепловычислители ВКТ-7 01-04 допускают подключение одного термопреобразователя на несколько каналов измерения температуры. Подключение необходимо производить в соответствии с РЭ (по 4-х проводной схеме). Не допускается применение ТС с разнотипными характеристиками.

Работа ВКТ-7 с внешними устройствами

К ВКТ-7, без снятия пломбы, по физическим линиям связи могут подключаться принтер, компьютер (ПК), накопительный пульт (НП) и модем, имеющие интерфейс RS232.

Возможна ли коррекция времени в вычислителе по Modbus

Удаленная коррекция времени в ВКТ-7 невозможна. Эту операцию можно выполнить непосредственно в приборе только при разрешенном доступе заданием настроечного параметра УТ (установка времени суток), после чего выполнить операцию СБРОС, или заданием параметра КЧ (коррекция хода часов).

Можно ли снимать текущие показания по Modbus

Можно, подключив вычислитель к ПК и используя программу ВКТ7Easy2.

Характеристики принтера для работы с ВКТ-7

Критерии выбора принтеров: должен поддерживать систему команд Epson и иметь русскую таблицу кодировки. Используются принтеры для работы по интерфейсу RS232: Epson LX300, LX300+, LX1170;

Для работы с адаптером АД-1М (преобразователь RS232/Centronics): Epson LX300, LX300+, LX1170; LX100, Panasonic KX-P1150.

Не печатает на принтер LX300, вместо русских букв абракадабра

Проверить кабель.

Работа с программой  VKT7Easy2

Программа позволяет считывать из вычислителя следующие данные:

• текущие параметры теплопотребления по ТВ1 или ТВ2 с заданным периодом опроса;
• содержимое архива (часового или суточного) за выбранный интервал по каждому из тепловых вводов или одновременно по двум ТВ;
• настройки вычислителя по двум базам данных одновременно;
• текущие итоговые параметры теплопотребления (значения итоговых показаний по состоянию на последний час, предшествующий моменту считывания) по ТВ1 или ТВ2 с заданным периодом опроса;

При работе с вычислителем следует помнить, что суммарное время связи должно составлять не более 5 часов в месяц. В противном случае ресурс батареи будет исчерпан ранее заявленного срока. Для чтения данных из вычислителя необходимо:

• Выбрать в Базе узлов учета необходимый узел и вычислитель
• Установить связь с вычислителем (см. Установка связи с вычислителем);
• В меню Отчет выбрать требуемый вид принимаемых данных:
• Текущие (см. Чтение текущих параметров);
• Архив за период (см. Чтение архивов);
• Настройки вычислителя (см. Чтение настроек);
• Текущие итоговые (см. Чтение текущих параметров).
• Перейти к формированию отчета (см. Формирование отчета).

Чтение текущих и итоговых текущих параметров

Для чтения текущих или итоговых текущих параметров теплопотребления необходимо:

• Установить связь с вычислителем;
• В меню Отчет выбрать Текущие или Текущие итоговые;
• На экран выводятся окна установки параметров чтения
• Выбрать номер теплового ввода и период опроса.
• Нажать ОК.

На экран будет выведен отчет о текущих параметрах, обновляемый с выбранным периодом.

Чтение архивов о параметрах теплопотребления

Для чтения архивов о параметрах теплопотреблении необходимо:

• Установить связь с вычислителем;
• В меню Отчет выбрать Архив за период;
• На экран выводится окно установки параметров чтения архива.
• Необходимо выбрать (установить):
• номер теплового ввода (1 или 2);
• тип ведомости (часовая или суточная);
• интервал дат и времени (только для часового архива), за который необходимо прочитать архив;
• шаблон отчета;
• При необходимости установить флажки:
• Печатать коды диагностируемых ситуаций;
• Печатать итоговую таблицу;
• Разрешить печать Qг.
• Нажать ОК

Программа выведет на экран отчет о параметрах теплопотребления.

Печать в отчете итоговой таблицы

Стандартная итоговая таблица формируется при выводе отчета только в том случае, если задан интервал дат, совпадающий с датой отчета. Если интервал дат не совпадает с датой отчета, можно задать при печати отчета вывод итоговых данных: при установке параметров чтения архивов в окне установки параметров установить флажок Печатать итоговую таблицу.

Редактирование отчета

Шаблоны для формирования отчетов создаются на основе шаблона Standart_vkt7. Для создания (редактирования) шаблона необходимо:

• В окне установки параметров чтения архива нажать кнопку Настроить шаблон отчета или выполнить команду Сервис->Настройка шаблона отчета или нажать комбинацию клавиш Ctrl+T;
• На экране появится окно настройки шаблона.
• Выделить в левом окне (параметры шаблона Standart_vkt7) параметры, необходимые для формирования отчета и нажать кнопку Копировать;
• Выделение нескольких параметров выполняется с помощью указателя мыши при нажатой кнопке Shift (при последовательном расположении параметров) или Ctrl (при выборочном выделении параметров).
• Установить порядок следования параметров в отчете.
• Порядок следования столбцов в отчете определяется порядком следования параметров в текущем шаблоне.
• Для изменения положения параметра в списке необходимо выделить его с помощью кнопки мыши и нажать кнопку Вверх или Вниз. Можно переместить выделенный параметр с помощью мыши на необходимое место в списке.
• Сохранить сформированный шаблон на жесткий диск, для чего нажать кнопку Сохранить.

Примечание:

Для установки сформированного шаблона текущим шаблоном, необходимо нажать кнопку Применить

Выбор шрифта

Для выбора типа шрифта использовать команду Настройки -> Выбор шрифта.

Настройка параметра ВУ при работе с модемом

В меню ИНТЕРФЕЙС вычислителя ВКТ-7 необходимо установить ВУ=0

БД->Системн.->Интерф->ВУ.

В настоящее время никаких различий при настройке работы ВКТ-7 с компьютером или модемом нет. Эта функция зарезервирована для будущих версий. Скорость обмена (параметр СО) выбирается по вашему усмотрению.

Настройка интерфейса RS 485

Для настройки интерфейса необходимо ввести следующие данные:

1) в адаптере

- режим настройки адаптера, установив джампер J1;

- режим адресации вычислителя

стандартный режим адресации – установить джампер J2;

расширенный режим адресации – снять джампер J2.

2) в вычислителе (предварительно сняв защиту от доступа);

скорость обмена с ВУ (БД->Системн.->Интерф->СО);

тип ВУ (БД->Системн.->Интерф->ВУ);

сетевой номер вычислителя (БД->Системн.->Рекв.->СН)

расширенный адрес (RS-485->РА). В случае использования стандартного режима адресации параметр РА необходимо установить равным 0.

3) установить защиту, установив переключатель на плате вычислителя в левое положение;

4) выключить режим настройки адаптера, сняв джампер J1.

Объединение ВКТ-7 в сеть

Тепловычислители ВКТ-7 можно объединять в сеть по интерфейсам RS232 и RS485. Интерфейс RS232 поставляется с прибором по умолчанию. Однако, низкая нагрузочная способность интерфейса RS232 компьютера не позволяет подключать к нему более 3-х вычислителей. Кроме того, дальность связи составляет не более 100 метров. Для повышения нагрузочной способности интерфейса RS232 компьютера и увеличения дальности связи используются преобразователи интерфейсов RS232-RS485 (конверторы) серии I–7000.

Интерфейс RS485 позволяет объединять в сеть до 24000 вычислителей и обеспечивает дальность передачи информации до 1,2 км. Все приборы ВКТ-7 соединяются параллельно интерфейсами RS485. В этом случае преобразователь интерфейсов RS232-RS485 используется только на стороне компьютера.

Интерфейс RS232

В штатном исполнении тепловычислитель ВКТ-7 (начиная с аппаратной версии прибора 3.1) комплектуется модулем интерфейса RS-232 для связи с компьютером, накопительными пультами НП-3 и НП-4, модемом, принтером.

Допускается объединение вычислителей в сеть по интерфейсу RS-232 (не более трех приборов) в соответствии со схемами, приведенными в Руководстве по эксплуатации. При работе в сети у каждого вычислителя имеется индивидуальный сетевой номер, по которому компьютер обращается к вычислителю.

Расстояние от вычислителя до ВУ должна быть не более 100 метров при скорости 1200 бит/с.

В аппаратной версии ниже 3.1 интерфейс RS-232 встроен и замене не подлежит!

Интерфейс имеет следующие характеристики:

• Скорость обмена 1,2; 2,4; 4,8; 9,6 и 19,2 кбит/с;
• Количество бит данных 8;
• Количество стоповых бит 2;
• Контроль четности нет;
• Управление потоком нет;

Выходные каскады интерфейса имеют гальваническую развязку от вычислителя и питаются со стороны RS-232 внешнего устройства (ВУ): компьютер, модем, принтер и др.

Для настройки интерфейса в базе данных вычислителя необходимо ввести следующие данные:

• скорость обмена с внешним устройством (ВУ) (БД->Системн.->Интерф->СО);
• тип ВУ (БД->Системн.->Интерф->ВУ);

В приборах с версией ПО < 2.Х параметр ВУ должен быть равен 0.

Интерфейс RS 485

Адаптер интерфейса RS 485 устанавливается в корпус вычислителя вместо платы интерфейса RS 232 по отдельному заказу, начиная с аппаратной версии 3.1 и программной версии 1.9.

Интерфейс RS 485 предназначен для объединения вычислителей в сеть и для связи с ВУ на больших расстояниях (до 1,2 км) при наличии преобразователя интерфейса RS485-RS232 на стороне внешнего устройства.

Дополнительно адаптер интерфейса выполняет следующие функции:

• Расширение диапазона адресов (максимальное количество приборов, объединяемых в сеть, составляет 24000);
• Экономия ресурса батареи вычислителя за счет исключения обработки запросов от компьютера к другим приборам, находящимся в сети.

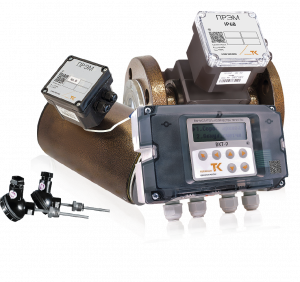

Нет текущего расхода на индикаторе ВКТ-7

Поскольку теплосчетчик ТСК-7 является составным, то и проверять следует последовательно составные части ТСК: вычислитель, преобразователь расхода ПРЭМ, линии связи.

1. Вычислитель ВКТ-7:
   • Проверить наличие джамперов для пассивной выходной цепи расходомера;
   • Проверить значение параметра ТИ – тип импульсов. Для расходомера ПРЭМ значение должно быть ТИ=1;
   • Проверить значение параметра УО (уставка на отсечку) по заданному трубопроводу. Может быть, период следования импульсов больше, чем значение УО. (характерно для механических расходомеров с большим весом импульса и малыми текущими расходами).
   • Проверить наличие выходного напряжения на соответствующих контактах вычислителя. Напряжение должно быть в пределах 3-3,6 В;
   • Проверить работоспособность частотного входа. Для этого следует позамыкать соответствующие контакты, имитируя входные импульсы. Спустя 30 с на экране должен отобразиться расход.
2. Расходомер ПРЭМ:
   • Проверить правильность установки веса импульса с помощью джамперов J2 и J3 в ПРЭМ с 4-мя джамперами (в ПРЭМ с 2-мя джамперами вес импульса указан в паспорте) и соответствие его значению веса импульса, указанного в базе данных вычислителя;
   • Проверить наличие импульсов на выходе с помощью осциллографа или схемы, приведенной в Инструкции по монтажу ПРЭМ в п. 7.1.
   • Проверить значение частоты выходного сигнала. При правильном выборе веса импульса частота не должна быть больше 16 Гц.
3. Линии связи:
   • Проверить надежность контактов на стороне расходомера и ВКТ-7, прозвонить линию связи.
   • Проверить, как реагирует вычислитель на входные импульсы, для чего отсоединить расходомер и позамыкать линию связи со стороны ПРЭМа, имитируя входные импульсы.

Типы датчиков

Типы датчиков, допущенных для работы с вычислителем количества теплоты ВКТ-7, приведены в руководстве по эксплуатации и описании типа теплосчетчика ТСК-7.

Работа с ПК через USB

Приобрести адаптер USB/Сом, установить драйвер этого адаптера на своем ПК. Потом работать по виртуальному Сом-порту.

В программе ВКТ7Easy2 в разделе Help - Типовые схемы подключения есть информация по работе.

Подключение ВКТ-7 через Ethernet

Рекомендуем Вам скачать с нашего сайта программу ВКТ7Easy2

В меню HELP посмотрите раздел "Типовые схемы подключения" далее "Подключение через Ethernet".

Чтобы соединить ВКТ-7 с сетью Ethernet, можно воспользоваться двумя решениями:

1. Использовать встроенный модуль Ethernet, плата, которая встраивается в нижнюю часть корпуса ВКТ-7. Есть один минус, в ВКТ-7 при использовании встраиваемого модуля Ethernet, остается только один способ передачи информации только по Ethernet, т.к. идущий по умолчанию RS-232 при установки модуля демонтируется вместе с нижней крышкой так как.
2. Использовать внешние преобразователи интерфейсов RS-232/Ethernet

Работа ВКТ-7 по двум интерфейсами RS-232 и RS-485

При комплектации ВКТ-7 интерфейсом RS-485 стандартный RS-232 в вычислителе тоже остается. Но! Одновременная работа по этим 2-м интерфейсам не возможна. Приоритетом обладает интерфейс RS232, причем в плане электрического подключения. Т.е. как только к разъему DВ9 (RS232) на корпусе ВКТ-7 подключается кабель от какого-либо внешнего устройства (ПК, модем, пульт), RS485 блокируется. Даже если еще нет передачи данных по RS232, достаточно только подключить кабель к разъему. Таким образом, при постоянном подключении к ВКТ-7 внешних устройств по RS232 и RS485 будет возможность работать только по RS232.

А вот, например, если постоянно к ВКТ-7 подключен ПК по RS485, то можно периодически подходить к ВКТ-7 с накопительным пультом НП-4(А) или ноутбуком, подключать их по RS232 и считывать архивы. При этом не будет связи по RS485. Но после отключения пульта или ноутбука можно снова устанавливать связь по RS485. Если нужно опрашивать ВКТ-7 с нескольких ПК, то имеет смысл организовать модемную связь. Тогда к одному вычислителю можно обращаться от скольких угодно ПК. Во время сеанса связи с одним, другие просто не смогут дозвониться.

Сброс даты в ВКТ-7

К сбросу даты могут приводить:

• помехи, наводимые на линиях связи от датчиков (термопреобразователи, расходомеры) при скачках напряжения в силовой сети или при проведении сварочных работ.
• просмотр текущих параметров или параметров настройки в момент считывания архивов на НП или компьютер.
• статическое напряжение, воздействующее на корпус прибора при первом касании или при подключении НП к вычислителю.

После самопроизвольного сброса даты нужно ввести в ВКТ-7 текущую дату и время, произвести операцию Сброс.

При этом архив частично можно восстановить, если прочитать содержимое флэш-памяти прибора. Флэш читается на накопительный пульт НП-4(А) в режиме RA-f или на ПК при прямом соединении в программе Vkt7Easy2, меню Сервис-Прочитать всю флэш.

Формирование отчетов из сохраненного файла флэш-памяти производится программой Apx2. При открытия файла в программе выбирается тип файла с расширением *.fls.

Программу АРХ2 можно скачать с сайта в разделе Каталог продукции - Программное обеспечение - Сервисные устройства.

Протокол обмена

Описание протокола обмена конкретно вычислителя ВКТ-7 есть на сайте ТД «Теплоком» в разделе Каталог продукции - Документация - Тепловычислители. Следует иметь в виду, что стандартный протокол передачи данных MODBUS-RTU принят за основу при реализации протокола обмена ВКТ-7, в частности, в части транспортной части протокола. Логическое же наполнение не соответствует стандартному.

Небаланс масс – разность между измеряемыми значениями масс подающему и обратному трубопроводами системы теплоснабжения.

Для поиска причин небаланса масс можно использовать инструкцию, разработанную специалистами Теплоком

Скачать инструкцию

Внимание!

• Рекомендации предназначены для высококвалифицированных работников, хорошо знакомых с особенностями функционирования, настройки и монтажа ПРЭМ, вычислителей количества теплоты и систем теплоснабжения.
• Рекомендации по устранению небаланса масс в системе теплоснабжения можно использовать ТОЛЬКО при работоспособном оборудовании, входящем в состав теплосчетчика.
• Отсутствие расхода по любому каналу измерений относится к неисправности системы и не имеет отношения к небалансу масс.
• Веса импульсов, указанные в паспортах ПРЭМ должны соответствовать настройке вычислителя!

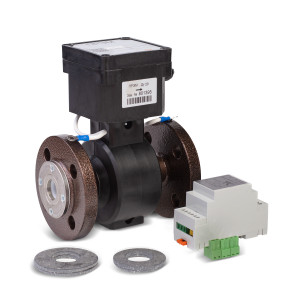

Использование ПРЭМ на различные среды

• удельная электропроводность от 10-3 до 10 См/м;
• не агрессивность к материалам: фторопласту Ф4 (внутреннее покрытие ИУ) и нержавеющей стали 12Х18Н10Т (материал электродов).

Примеры сред, на которых ПРЭМ не работает: спирт, нефть, мазут, керосин, дизельное топливо (не электропроводны), конденсат (электропроводность мала).

Есть опыт применения ПРЭМ на сточные воды и канализацию.

Выбор ДУ ПРЭМ

При выборе требуемого ДУ ПРЭМ следует руководствоваться диапазоном расхода в трубопроводе. Если измеряемый диапазон попадает в диапазоны измерений ПРЭМ с разными ДУ, то целесообразно выбирать ПРЭМ с меньшим ДУ.

Уменьшение ДУ позволяет повысить точность измерений и уменьшить количество осадков, выпадающих на электродах при бо'льшей скорости потока.

Недостатками являются возрастание длины монтажной конструкции за счет применения конфузора/диффузора и увеличение гидравлических потерь.

Выбор ДУ определяется скоростью потока и максимально допустимым значением гидравлических потерь (см. Потери давления на ПРЭМ). Величина допустимых потерь устанавливается теплоснабжающей организацией.

Рекомендуется выбирать расходомер таким образом, чтобы скорость потока была выше 0,5м/с, при которой происходит самоочистка электродов от осадка. Верхняя граница скорости потока ограничена требованиями СНиП «Отопление, вентиляция и кондиционирование» (связано с ограничением уровня шума в системе трубопроводов):

• 1,5 м/с для общественных зданий;
• 2 м/с для административно-бытовых зданий;
• 3 м/с для промышленных зданий.

Класс ПРЭМ (В1, С1 или D) выбирается исходя из динамического диапазона измеряемого расхода (отношение максимального значения расхода к минимальному).

Различие расходомеров ПРЭМ-2 и ПРЭМ-3

• ПРЭМ-3 отличается большим динамическим диапазоном расхода: ПРЭМ-2 имеет динамический диапазон расхода до 260, а ПРЭМ-3 – 450.
• ПРЭМ-3 можно было заказать с дополнительными опциями: индикатор, токовый выход или встроенный интерфейс RS485.

Последняя модификация ПРЭМ

• 10 классов (выпускается 3).
• Различные динамические диапазоны в прямом и обратном направлениях.
• 2 значения максимального расхода (Qmax1 и Qmax2), для скоростей потока 10 и 5 м/с (минимальные значения расходов не изменяются)

Конструктивные особенности

• 2 новых ДУ (ДУ40 и ДУ65)
• Наряду с исполнением «сэндвич» добавлено фланцевое исполнение.
• Новые установочные размеры для ПРЭМ фланцевого исполнения.
• Горизонтальное расположение электронного блока для удобства монтажа.
• Наличие стрелки на корпусе, указывающей прямое направление потока.

Защита от несанкционированного вмешательства

• Аппаратная защита от несанкционированного изменения калибровочных коэффициентов.
• Ограничен доступ к изменению настроечных параметров (доступно только для СЦ при наличии уникального электронного ключа). Отменена возможность изменения параметров с НП.

Варианты считывания показаний с ПРЭМ

Варианты считывания показаний с ПРЭМ на внешние устройства.

При учете расходов холодной воды с применением ПРЭМ возникают вопрос о том, как оптимальным образом можно считать (снять) показания для предоставления данных на оплату в Водоканал. Существует несколько способов съема информации.

Ручное считывание с индикатора. На жидкокристаллическом индикаторе последовательно отображаются значения текущего расхода, накопленный объем и время наработки ПРЭМ. Для съема данных о накопленном объеме следует вручную переписать показания с индикатора в журнал.

Преимущества:

• простота.

Недостатки:

• индикатор нельзя вынести за пределы узла учета;
• отсутствует возможность контроля динамики потребления (нет архива);
• съем информации желательно проводить в одно и то же время;
• возможны ошибки при считывании показаний (человеческий фактор).

Удаленное считывание данных на компьютер

Для считывания необходимо подключить компьютер по интерфейсам RS232 или RS485. Подключение может быть прямое или через модем.

Преимущества:

• возможность удаленного считывания данных (длина линий связи: интерфейс RS232 - до 100м, интерфейс RS485 – до 1 км, модем – любая);
•

• исключается возможность ошибок при считывании показаний.

Недостатки:

• для формирования архива требуется специальное программное обеспечение и круглосуточная работа компьютера.

Применение вычислителя количества теплоты в роли архиватора

Числоимпульсный выход ПРЭМ подключается к вычислителю количества теплоты ВКТ-7. Используются функциональные возможности вычислителя (архивирование данных, контроль наличия напряжения в сети).

Преимущества:

• возможность удаленного подключения вычислителя (до 300 м).
• наличие архивов (часовых - 45 суток и суточных - 128 суток).
• возможность контроля наличия напряжения в сети (факт отключения ПРЭМ фиксируется в архиве).

Выходной сигнал ПРЭМ

В ПРЭМ-2, 3 числоимпульсный сигнал формируется замыканием выводов коллектора и эмиттера транзистора оптопары. При подключении к вторичному прибору необходимо строго соблюдать полярность подключения.

Импульс не может быть менее половины периода следования, т.е. максимальная скважность - 2.

В ПРЭМ введено ограничение на максимальную длительность импульса.

Если период следования импульсов менее 1 с, то скважность импульсов как и ПРЭМ-2,-3 равна 2.

Но если период больше 1 с, то длительность импульса становится постоянной и равной 0,5 с. Поэтому скважность становится переменной величиной, зависящей от периода следования импульсов.

Можно ли выносить индикатор ПРЭМ на расстояние от самого расходомера?

Такой возможности нет. Данную ситуацию можно разрешить, используя совместно с ПРЭМом вычислитель. Например, вычислитель ВКТ-7 можно установить на расстоянии до 300м от ПРЭМа.

Потери давления на ПРЭМ

Потеря давления на ПРЭМ составляет не более 8 кПа при максимальном расходе. При значении расхода меньше максимального потеря давления рассчитывается по формуле:

dP=dPmax(G\Gmax)2,

где: dPmax – потеря давления при максимальном расходе;

Gmax – максимальный расход;

G – расход, при котором определяется потеря давления.

Если в системе применяется сужение, то потеря давления рассчитываются в соответствии с программой «Перспектива», размещенной на сайте в разделе «Техническая документация - Типовые проекты узлов учета (проектная документация на ТСК-7)»

Возможно ли вести сварочные работы с ПРЭМ?

Запрещается проведение электросварочных работ, при которых сварочный ток протекает через корпус ПРЭМ.

В случае необходимости проведения электросварочных работ во время эксплуатации ПРЭМ необходимо:

• отсоединить выравнивающие токопроводы ПРЭМ от фланцев трубопроводов;
• отсоединить кабели сигнальных линий и линии питания от платы ПРЭМ;
• заземляющий провод электросварочного аппарата подсоединить на трубопровод максимально близко к месту сварки.

Рабочее и максимальное давление среды

При РАБОЧЕМ давлении измеряемой среды (не более 1,6 МПа) обеспечиваются метрологические характеристики ПРЭМ.

При МАКСИМАЛЬНОМ давлении (до 2,5 МПа) не обеспечиваются метрологические характеристики, но ПРЭМ при этом давлении сохраняется герметичность расходомера, но только в случае кратковременного действия давления более 1,6 МПа.

Эти параметры приводятся в РЭ версий <4.1 в разделе «Параметры измеряемой среды».

Начиная с редакции 4.1, в РЭ указывается не максимальное давление измеряемой среды, а гидравлическая прочность 2,5 МПа в разделе «Рабочие условия эксплуатации».

Дополнительный импульсный выход

Дополнительный импульсный выход - нужен при необходимости обеспечить:

• Раздельное измерение прямого и обратного потоков, т. е. когда направление потока может меняться в процессе работы, и нужен раздельный учет расхода в каждом направлении. Если же, например, изменяется направление потока при переходе с зимнего на летний режим работы, то достаточно одного импульсного выхода F1, числоимпульсный сигнал на котором в обычном исполнении формируется независимо от направления движения измеряемой среды;
• Обеспечение гальванической развязки выходов расходомера;
• Дополнительные функции: индикатор ошибки измерения, компаратор (4 режима - компаратор зоны нечувствительности, превышения порога, занижения порога, порога по модулю), Alarm.

Чистка ПРЭМ

• Если в измеряемой среде возможно выпадение осадка, то ПРЭМ нужно периодически промывать с целью устранения отложений.
• При явном несоответствии сигналов ПРЭМ измеряемому расходу следует промыть расходомер.

Мыть электроды и внутреннюю поверхность ПРЭМ водой, ершиком, моющими средствами типа Fairy, абразивные средства не использовать. Не допускать механических повреждений внутренней поверхности ИУ и электродов преобразователя.

Нужно иметь в виду, что ржавчина бурого цвета на работоспособность ПРЭМ не влияет. А если налет черного цвета, то он содержит примеси, отличающиеся большой электропроводностью, а также магнитными свойствами. Электромагнитные расходомеры на такой воде работают плохо.

Аппаратная и программная версии ПРЭМ

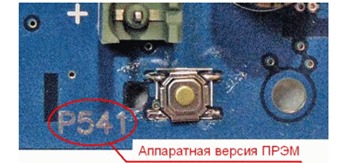

Номер аппаратной версия ПРЭМ указан на плате, например Р541.

Версию ПО можно уточнить с помощью программы PULT-01, PULT-01(Service) или Pult01-P на компьютере или с помощью технологического пульта НП-4Т.

Что делать с ПРЭМ летом, если отопление выключается?

Вопрос об отключении питания летом весьма неоднозначен.

Во-первых, летом могут на узле проводиться ремонтные работы с применением сварки. В этом случае отключать все приборы однозначно необходимо. Но с другой стороны, летом в трубе вода холодная и, как следствие, внутри канала может образоваться конденсат. Если питание не отключать, то за счет работающей электроники температура внутри будет несколько выше, чем в трубе и опасность возникновения конденсата сводится к минимуму. У нас как правило питание не отключают.

Если летом трубопровод без воды, то вследствие наводок возможны непредсказуемые показания и искажение накопленных итогов.

Замачивание ПРЭМ

Перед калибровкой ПРЭМы замачивают. Время замачивания определяется скоростью потока:

• на стоячей воде - 3-4 суток;
• при скорости потока 1-3 м/с - 1 сутки.

Нужно ли использовать фильтры при использовании ПРЭМ?

В отличие от механических водосчетчиков у ПРЭМа в канале нет каких-либо выступающих или вращающихся частей, поэтому наличие фильтра не обязательно. Но следует обратить внимание на качество воды.

• Механические примеси будут сказываться на работе преобразователя, на скорости потока менее 0,5 м/сек, в этом случае рекомендуется устанавливать ПРЭМ вертикально. При повышенном содержании в жидкости твердых частиц рекомендуется установка механического фильтра.
• Если в измеряемой среде возможно выпадение магнитного или токопроводящего осадка, то следует предусмотреть установку магнитомеханического фильтра, т. к. в противном случае в силу специфики работы ПРЭМ будет происходить шунтирование сигнала на электродах, и расход будет занижен.

При концентрации железа более 1 мг/л необходимо устанавливать магнитомеханические фильтры.

Не рекомендуется использование ПРЭМ в гидравлических трактах с угольными фильтрами! При выходе такого фильтра из строя работа ПРЭМ не гарантирована.

Гарантии на ПРЭМ

Гарантийный срок эксплуатации - 24 месяца со дня продажи. Такая формулировка записана в паспорте на ПРЭМ с конца 2005г.

В более ранних редакциях паспортов была иная формулировка:

• гарантийный срок эксплуатации – 18 месяцев со дня ввода преобразователя в эксплуатацию.
• гарантийный срок хранения – 6 месяцев с момента изготовления.
• Итого - 24 месяца с даты выпуска.

С 1 января 2009 года гарантийный срок установлен 4 года со дня продажи. Данный срок гарантийного обслуживания распространяется на приборы, выпущенные после 1 января 2009 г.

На что влияет выбор в качестве верхнего предела измерения расходомера ПРЭМ значения Qmax2=Qmax1/2?

Для простого потребителя выбор Qmax2 не влияет ни на что. Уменьшение верхнего предела не опускает вниз минимальные расходы. Qmax2 выгоден только для ЦСМ с низкой производительностью проливных установок.

Установка ПРЭМ вблизи от источников электромагнитного излучения

Основным критерием, накладывающим ограничение на установку ПРЭМ вблизи электроустановок, является напряженность внешнего магнитного поля. Максимальная величина внешнего магнитного поля, указанная в РЭ, не должна превышать 40А/м. Величина минимального расстояния от электроустановок при мощности электродвигателя 100 кВт составляет 2 метра. При меньшей мощности электродвигателя минимальное расстояние уменьшается. Например, при мощности 10 кВт минимальное расстояние составляет 18 см.

Монтаж ПРЭМ по стрелке

Установка ПРЭМ с учетом направления стрелки на корпусе необходима в случае раздельного измерения потока в прямом и обратном направлении. В стандартном исполнении (реверсивном) ПРЭМ числоимпульсный сигнал формируется на основном выходе «F1» независимо от направления движения потока, поэтому для удобства монтажа разрешается устанавливать ПРЭМ на трубопроводе без учета направления стрелки.

Для ПРЭМ классов С1 и В1 при монтаже на трубопровод следует учитывать, что динамические диапазоны в прямом и обратном направлениях различны (нижние границы диапазонов).

Возможен ли монтаж ПРЭМ на пластмассовую трубу или на металлическую трубу с внутренним покрытием?

Монтаж ПРЭМ на пластмассовую трубу или на металлическую трубу с внутренним покрытием возможен, в этом случае для выравнивания потенциалов электронного блока и измеряемой среды используются выравнивающие кольца («Теплоком» их не производит, чертеж можем предоставить).

Монтаж ПРЭМ для измерения расхода абразивных жидкостей

При измерении расхода абразивных жидкостей рекомендуется вертикальная установка ПРЭМ, поскольку уменьшается износ фторопластового покрытия.

Монтаж ПРЭМ относительно насоса

Куда правильней устанавливать преобразователь - на напорную или на всасывающую линию насоса?

Желательно ставить расходомер на напорную линию (после) насоса. В противном случае за счет снижения давления перед насосом возможны проблемы с футеровкой.

Монтаж ПРЭМ в расширителе

Как правило ПРЭМ в расширитель не устанавливают, поскольку ухудшается режим работы: уменьшается скорость потока и, как следствие, на малых расходах уменьшается точность.

Минимально допустимые прямые участки до и после ПРЭМ, установленного в расширителе, - 5ДУ и 3Ду соответственно, если нет других сопротивлений.

Допускается ли монтаж блока питания на электронный блок ПРЭМа?

Монтаж блока питания на электронный блок ПРЭМа не рекомендуется по следующим причинам:

• Блок питания имеет степень защиты IP20, а сам ПРЭМ - IP55.
• Наличие 220В опасно при работе с ПРЭМом. Кроме того, тянуть 220В и 12В - разные вещи.
• Есть определенные нормы по прокладке кабеля 220В вблизи от трубопроводов водоснабжения. Так, в п.7.1.28 ПУЭ приводится минимальное расстояние от кабеля до трубопровода - 1 метр.

Обычно блоки питания ставят в отдельный щит вместе с вычислителем, блоками питания датчиков давления и т.п. Вся силовая сеть подключается к общему автомату, можно предусмотреть опечатывание, чтобы исключить несанкционированный доступ.

ГОСТ на концентрические переходы и фланцы

• Концентрические переходы - ГОСТ 17378
• Фланцы - ГОСТ 12820

Монтаж ТС относительно ПРЭМ

Монтаж термопреобразователей относительно ПРЭМ. По «Правилам учета тепловой энергии и теплоносителя» ТС должны располагаться в непосредственной близости от границы балансовой принадлежности потребителя тепловой энергии. Монтаж ТС на участке трубопровода без переходов:

• ТС после ПРЭМ - не менее 2ДУ;
• ТС до ПРЭМ - не менее 5ДУ - эти требования есть в ИМ, начиная с редакции 3.5.

Монтаж ТС на участке трубопровода с переходами до и после ПРЭМ

• 100 мм от шва до ТС на трубопроводе большего диаметра.

Электрический монтаж ПРЭМ

При монтаже ПРЭМ кабельные линии должны удовлетворять условиям:

• сигнальные линии числоимпульсного выхода
• сечение жил кабеля - не менее 0,07 мм2;
• сигнальные линии токового выхода;
• сечение жил кабеля - не менее 0,07 мм2;
• сумма сопротивления кабеля и входного сопротивления приемника тока не более 500 Ом;
• кабели питания;
• сечение жил кабеля - не менее 0,25 мм2;
• суммарное сопротивление обоих жил кабеля не более 2,5 Ом.

Каждый ПРЭМ следует запитывать от индивидуального БП. В противном случае возможен выход из строя входных каскадов (гарантия снимается).

Кабели должны быть диаметром от 3 до 6,5 мм. Желательное сечение кабеля – круглое. В случае применения кабеля с некруглым сечением должны быть предприняты меры по обеспечению надежной герметичности.

Монтаж электрических линий рекомендуется производить экранированным кабелем. При использовании многожильного кабеля, недопустимо прокладывать сигнальные провода и провода питания в одной экранирующей оплетке. Это требование является обязательным, чтобы не допустить возникновение импульсных помех на сигнальных линиях.

Возможно использование следующих марок кабелей (для примера):

• ШВВП 2х0,5, ТППэП 5х2х0,5 КММ 2х0,35 для подключения линий питания;
• ШВВП 2х0,5, ТППэП 10х2х0,5, КММ 4х0,12 (2х0,35), CW 0222 2х0,22 (4х0,22), КСПВЭГ (4х0,22) для подключения сигнальных линий.

Питание ПРЭМ

Возможно ли питание нескольких ПРЭМ от одного блока питания?

Каждый ПРЭМ следует запитывать от индивидуального БП, входящего в комплект поставки.

Это требование не имеет отношения к мощности блока питания, а связано с тем, что ПРЭМы должны быть ГАЛЬВАНИЧЕСКИ развязаны. Если подключить один БП на два ПРЭМа, то развязки нет. Это приводит к тому, что при возникновении разности потенциалов на трубах ПРЭМы выходят из строя (гарантия снимается). Насколько критично снижение напряжение питания БП? Допустимо снижение напряжения питания ПРЭМ до 11В.

Допустимые длины линий связи (ЛС)

Для числоимпульсного сигнала:

Длина ЛС зависит от параметров входных цепей вторичного прибора:

• при использовании ВКТ-7 длина не более 500м
• при использовании ВКТ-5 - сопротивление линии должно быть не более 300 Ом.

Для токового сигнала

Длина ЛС зависит от величины входного сопротивления приемника сигнала и значения сопротивления линии связи (сумма сопротивления кабеля и входного сопротивления приемника тока не более 500 Ом):

• Для ВКТ-5 входное сопротивление для токовых сигналов не более 50 Ом.

При использовании RS485

• длина ЛС до 3000 м при соблюдении требований стандартов EIA RS 485 (в обычных условиях до 1200м);
• длина линии питания зависит от сечения провода и ограничена общим сопротивлением 2,5 Ом на обе жилы.

КМ - сварка фланцев с одной стороны

В инструкции по монтажу ПРЭМ показано, что сварные швы, прикрепляющие фланец к патрубку прямого участка, должны выполняться и со стороны присоединительного выступа фланца, и с тыльной стороны фланца (приведен чертеж монтажного комплекта "КМ", который выпускает «Теплоком»).

При самостоятельном изготовлении монтажного комплекта сварка с двух сторон фланца необязательна.

Примечание: ГОСТ способ приварки с двух сторон предписывает выполнять для фланцев на 25кгс/см2. Для фланцев на 16 кгс/см2 показано присоединение только швом с тыльной стороны фланца.

В КМ производства "Теплоком" используются фланцы только на 16 кг/см2.

Настройка RS485 в ПРЭМ

Настройка интерфейса RS485 в ПРЭМ возможна только с помощью программы Pult01-P.

Для настройки интерфейса RS485 необходимо:

• запустить программу PULT01–P и установить связь с ПРЭМ по интерфейсу RS232 (джампер Protect на плате ПРЭМ должен быть установлен);
• в меню Access ввести пароль;
• разрешить работу интерфейса RS485:
  • раскрыть папку Device–UART;
  • установить параметр State485 в состояние Enable.

• Установить требуемую скорость обмена по интерфейсу RS485 (может отличаться от скорости интерфейса RS232).

• При необходимости можно сбросить счетчик ошибок (параметр Err485)

Особенность настройки ПРЭМ с версией ПО <20: чтобы изменения параметров настройки RS485 сохранились после выключения питания, нужно изменить еще какой-либо параметр по этому протоколу, например, сетевой адрес - только после этого можно выключить питание.

Интерфейс, протокол обмена ПРЭМ

Интерфейс ПРЭМ

ПРЭМ имеет два независимых интерфейса RS232 и RS485.

- RS232

Работа по интерфейсу RS232 возможна только при наличии адаптера интерфейса, используется как технологический режим. Скорость обмена по RS232 постоянна и равна 1200 бит/с.

С 2008 г. выпускаются ПРЭМ со встроенным адаптером интерфейса RS232. Адаптер интерфейса встроен в индикатор.

- RS485

Интерфейс RS485 имеет возможность выбора скорости: 1200, 2400, 4800, 9600 бит/с. При переключении скоростей новые установки скорости вступают в силу только после перезапуска прибора. RS485 имеет более низкий приоритет.

По умолчанию RS485 выключен и выставлена скорость 1200 бит/с.

Протокол обмена ПРЭМ

Интерфейсы имеют два протокола обмена:

• протокол ПРЭМ1 (ПРЭМ2);
• протокол ПРЭМ3 (у ПРЭМ, выпускаемых с 2003г).

Переключение протокола реализовано через джампер J4:

• J4 снят- по протоколу ПРЭМ1 (ПРЭМ2) с пультами НП-4А, НП-3Т, НП-4Т в режиме эмуляции пульта НП-3Т или ПК с программой Pult01, Pult01(Service);
• J4 установлен - по протоколу ПРЭМ3 с пультом НП-4Т или ПК с программами Pult01(Архив) и Pult01-Р.

Расхождение показаний ПРЭМ на прямом и обратном трубопроводах

Решение проблемы расхождения показаний порой бывает сложным, поскольку кроме работоспособности расходомеров на расхождения могут влиять гидравлические особенности системы в целом.

Действия:

1. Поменять местами расходомеры между прямым и обратным трубопроводами - именно расходомеры, а не линии связи на входе вычислителя.

Если разница изменилась (в первую очередь, поменялся знак этой разницы), то виноваты расходомеры.

Если не изменилась, то нужен анализ системы.

2. При анализе гидравлики системы обратить внимание на качество монтажа:

• не попадают ли прокладки в канал, искажая тем самым поток;
• соответствует ли монтаж Инструкции по монтажу. Обратить внимание на наличие защитного токопровода, соблюдение требований по прямым участкам и т.д.

3. Провести анализ системы на наличие подпитки, утечки, несанкционированного водоразбора, стабильности значений давления (отсутствие гидравлических ударов) и т.д. Последовательно закрывать задвижки на подаче и обратке. Каждый раз анализировать показания. Если закрыли задвижку, то показания обоих расходомеров должны быть равны 0 и давление не должно меняться. В противном случае следует искать утечку или подпитку.

«Рекомендации по поиску и устранению причин небаланса масс в системе теплоснабжения» есть на сайте в разделе «Техническая поддержка - э/м расходомер ПРЭМ»

Как правильно оценивать расхождения?

Расхождения между прямым и обратным трубопроводами нужно проверять не по мгновенным расходам, а по архивам.

Если для сравнения используется объем, то это возможно ТОЛЬКО при равенстве температур подающего и обратного трубопроводов. Самое правильное - это проверять разность масс, поскольку здесь учитывается поправка на плотность воды.

Уход показаний расхода ПРЭМ

При постепенном уменьшение показаний расхода ПРЭМ возможны следующие причины:

• неисправность расходомера;
• загрязнение канала;
• нарушения монтажа;
• изменение работы системы в целом.

Со временем перестали накапливаться итоги на индикаторе ПРЭМ-3

Требуется перепрошивка ПО (на версию 20). Отправить прибор в «Теплоком» или СЦ.

Расход в ПРЭМ при проверке программой Pult01 или пультом НП не соответствует реальному расходу в трубопроводе.

Такая ситуация возможна, если не выполнено выравнивание потенциалов электронного блока и измеряемой среды.

Действие: обеспечить выравнивание потенциалов согласно Инструкции по монтажу ПРЭМ.

Для этого подключить выравнивающие токопроводы:

• к фланцам - при использовании металлических трубопроводов, не имеющих внутреннего покрытия;
• к выравнивающим кольцам - при использовании металлических трубопроводов с внутренним покрытием или пластмассовых труб.

Если показания ПРЭМ в два раза ниже ожидаемых значений, то скорее всего ПРЭМ неисправен - обрыв электрода. Отправить в ремонт.

GH"V показывает расход на стоячей воде или без воды

Требуется перепрошивка ПО. Отправить прибор в «Теплоком» или СЦ.

Не изменить вес импульса джамперами

При изменении веса импульса джамперами J2, J3 необходимо перезапустить ПРЭМ (отк./вкл.).

Где взять документацию на ПРЭМ

Какие гидравлические потери на ПРЭМ?

Потеря давления на ПРЭМ составляет не более 8 кПа при максимальном расходе. При значении расхода меньше максимального потеря давления рассчитывается по формуле:

dP=dPmax(G\Gmax)2,

где: dPmax – потеря давления при максимальном расходе;
Gmax – максимальный расход;
G – расход, при котором определяется потеря давления.
Эта информация есть в РЭ на ПРЭМ в разделе "Функциональные характеристики".

Если в системе применяется сужение, то потеря давления рассчитываются в соответствии с программой "Перспектива"

Черный осадок в ПРЭМ

При наличии на ПРЭМе токопроводящего осадка или осадка, обладающего магнитными свойствами, работоспособность ПРЭМ, как и любого электромагнитного расходомера, нарушается.

Характер нарушения – постепенное занижение измеряемого расхода.

После промывки расходомера работоспособность восстанавливается.

Основной вклад в нарушение работоспособности вносит магнетит (Fe₃O₄) – вещество черного цвета. Магнетит является магнитным материалом, а также хорошо проводит электричество.

В результате осаждения магнетита на футеровке канала ПРЭМ искажается структура магнитного поля и происходит короткое замыкание электродов.

Магнетит в системе отопления создают целенаправленно в процессе водоподготовки, поскольку магнетитовая пленка защищает металлические трубы от коррозии. Например, такие реагенты как Boilex, ВТ-15 и ВТ-21 катализируют образование защитной магнетитовой пленки.

Однако, при низких значениях рН кристаллы магнетита отрываются от поверхности металла и начинают циркулировать по системе, образуя шлам черного цвета.

Для проведения корректных измерений необходимо:

1. Использовать расходомеры с отличными от электромагнитного принципами работы.
2. Изменить способ химводоподготовки.
3. При использовании электромагнитных расходомеров применять магнитные фильтры или магнитные шламоотводители. В данном случае интервал между промывками канала расходомеров возрастает.

После изменения параметра настройки ВКТ-5 было отключено питание. После включения оказалось, что внесенные изменения параметра не сохранились. Почему?

Возможны следующие причины:

• после изменения параметра нужно выйти на верхний уровень меню до отключения питания;
• если перед изменением параметров настройки был вход в меню СТАНД.ПРЕДУСТ., то это значит, что была активизирована поверочная база настроечных параметров вычислителя. После отключения/включения питания будет активной основная база параметров, в которой изменений не было.

При попытке установить модемное соединение с вычислителем модемы устанавливают связь между собой, но обмена данными с вычислителем не происходит

Удаленный модем (модем, установленный на стороне вычислителя) и местный модем (модем, установленный на стороне компьютера) должны быть настроены в соответствии с рекомендациями, приведенными для работы данного вычислителя с модемом. Сам вычислитель должен быть настроен в соответствии с РЭ.

Если все рекомендации выполнены, но обмена данными с вычислителем не происходит, то это означает, что модемы должны быть дополнительно настроены специальным образом. Мы не приводим точные наименования команд, необходимых для настройки, поскольку у различных производителей модемов эти наименования могут отличаться. Для поиска нужной команды необходимо обратиться к документации по АТ - командам для конкретного модема. Первое, что нужно сделать, это зафиксировать скорость обмена по RS-232 между модемом и тем устройством, которое к нему подключено (вычислителем или компьютером). Если это не помогло, то нужно установить запрет управления потоком. Как правило, этих двух мер достаточно для установления обмена данными. В редких случаях требуется установить «простой» режим работы, т.е. режим без сжатия данных.

Возможна ли одновременная работа с вычислителем ВКТ-5 по интерфейсам RS232 и RS485?

Можно, начиная с версии ПО от апреля 2002 года. Настройка каждого из каналов производится в меню "ИНТЕРФЕЙС-Внешнее устройство". Например, по RS485 можно организовать связь с местным компьютером, а по RS232 - с удаленным по модему.

Какие принтеры можно использовать для работы с ВКТ-5?

Критерии выбора принтеров: должен поддерживать систему команд Epson и иметь русскую таблицу кодировки.

Используются принтеры для работы по интерфейсу RS232: Epson LX300, LX300+, LX1170;

Для работы по интерфейсу Centronics: Epson LX300, LX300+, LX1170; LX100, Panasonic KX-P1150.

Почему на индикаторе ВКТ-5 значение давления отличается от показаний манометра?

Манометр дает значение измеренного избыточного давления, а ВКТ-5 вычисляет и индицирует величину абсолютного давления. Отсюда разница в показаниях на величину барометрического давления.

Можно ли назначить один датчик (термопреобразователь, датчик давления) на несколько трубопроводов в ВКТ-5?

Назначить датчики нельзя.

Термопреобразователи можно запараллелить, подключив их одновременно на несколько входов.

Токовые датчики (датчики давления) объединять нельзя!

Как использовать ВКТ-5 для индикации требуемого уровня расхода теплоносителя?

Можно использовать выходы регулятора типа 6 - регулятор расхода. В этом случае можно индицировать превышение/занижение расхода по 2-м трубопроводам.

Можно ли задавать различные уравнения для расчета тепловой энергии?

Для каждого теплового ввода можно задавать свое уравнение расчета тепловой энергии.

Можно ли изменять настройки в тепловычислителях при удаленном доступе (RS232, RS485, модем), например время, веса импульсов и т.д.?

Это возможно с помощью программы VKT5Easy при отключенной защите доступа в вычислителе. При наличии связи вычислителя с компьютером (непосредственная или через модем) необходимо выбрать режим эмуляции экрана прибора.  На экране отобразится передняя панель вычислителя. Далее работа ведется как непосредственно с прибором.

Есть ли удаленный доступ к регулятору на базе ВКТ-5?

Удаленный доступ к регулятору возможен с помощью программы VKT5Easy2. При наличии связи вычислителя с компьютером (непосредственная или через модем) необходимо выбрать пункт "Экран прибора" в меню Команды. На экране отобразится передняя панель прибора. Далее работа ведется как непосредственно с прибором.

Насыщенный пар. Достаточно ли измерять только температуру (без давления)?

Можно. При настройке вычислителя возможны следующие ситуации:

• установить договорные значения по температуре и давлению;
• давление измерять, а температура договорная. то будет НС (18…88), если Р и t несогласованны по условиям насыщения;
• температуру измерять, а давление договорное. Это лучший вариант.

Двоичные файлы ВКТ-5. Для анализа нужны часовые архивы и настройки. На что можете считать архивы? На НП-4 или ПК?

Если на накопительный пульт НП-4(А):

1. Прочитать на НП часовой архив в двоичном виде (см. п.5.6.1 руководства пользователя НП-4(А)).
2. В программе Арх2 загрузить файл и сформировать любой отчет.
3. Нажать кнопку "сохранить" и в строке "Тип файла" выбрать "Двоичные файлы НП".
4. Сохраненный файл с расширением *.np3 прислать нам.
5. Прочитать на НП текстовые файлы настроек с ВКТ-5 (см. п. 5.6.3 руководства пользователя НП-4(А)).
6. В программе Арх2 загрузить файлы, сохранить в текстовом виде и прислать нам.

Если на ПК:

1. Установить связь (программа Vkt5Easy2) с ВКТ-5 и прочитать часовой архив.
2. Нажать кнопку "Сохранить" в главном окне программы.
3. В появившемся окне:
   • выбрать путь к сохранению файла;
   • ввести название файла;
   • выбрать тип файла - "ДВОИЧНЫЕ ФАЙЛЫ ВКТ-5".
4. Сохраненный файл с расширением *.binvkt5 прислать нам.

Датчики на пар с ВКТ-5

«Теплоком» производит вычислитель ВКТ-5 для работы с паром.

Для совместной работы с ВКТ-5 для коммерческого учета можно использовать следующие датчики расхода пара:

• ДРГ-М - вихревой частотный расходомер на пар до 200оС, ДУ 50-150. Сертифицирован в составе теплосчетчика ТСК5.
  Производитель: "Сибнефтьавтоматика" г. Тюмень.
  Ссылка на сайт: http://www.sibna.ru
• ДНЕПР-7 - Ультразвуковой расходомер на пар от 100оС до 200оС, ДУ 20-700.
  Выходной сигнал частотно-импульсный или токовый. Сертифицирован с ВКТ-5 в теплосчетчике "Днепр-Теплоком" (на насыщенный пар).
  Производитель: "Днепр", Сергиев Посад.
  Ссылка на сайт: http://www.dnepr-7.ru
• Тирэс - вихревой расходомер на пар от +110 до +450. Сертификат на совместную работу с ВКТ-5 оформлен у производителя.
  Производитель: "Тирэс" г. Челябинск.
  Ссылка на сайт: http://tmces.ru
• СУ (сужающие устройства) - преобразователи перепада давления на основе стандартной диафрагмы - для любой температуры пара, могут использоваться на трубопроводах больших диаметров, до двух датчиков перепада на трубе. Выходной сигнал токовый с линейной или квадратичной зависимостью.

Сбой настроек меню Интерфейс

В меню Интерфейс не производится выбор интерфейса, по которому собираетесь работать, а задаются настройки того или иного типа интерфейса вычислителя. Можно сразу задать настройки для работы с принтером (меню Принтер), для работы по RS232 (меню Сом1) и для работы по RS485 (меню Сом2). А вычислитель воспользуется соответствующими настройками, когда вы выберете меню Печать - Принтер или придет от компьютера запрос на установку связи по RS232 или RS485. Т.е. сбоя в меню Интерфейс не происходит, а вы просто попадаете на тот или иной пункт меню Интерфейс. Если Вы зашли в меню Интерфейс и попали на меню Принтер, то перейдите на меню Сом1 и проверьте настройки, которые вы вводили ранее для этого типа интерфейса.

Скачать номограмму.

СЕРВИСНЫЙ БЮЛЛЕТЕНЬ

ПРОДУКЦИЯ: Преобразователь Электромагнитный

МОДЕЛЬ: ПРЭМ

ПРОБЛЕМА: Не соблюдение инструкции по монтажу РБЯК 407111.014 ИМ на
месте эксплуатации ПРЭМ приводит к проникновению жидкости внутрь
электромагнитной части прибора, далее в электронную часть и приводит к
выходу из строя ПРЭМ.

Скачать сервисный бюллетень

СЕРВИСНЫЙ БЮЛЛЕТЕНЬ

ПРОДУКЦИЯ: Преобразователь Электромагнитный

МОДЕЛЬ: ПРЭМ

ПРОБЛЕМА: Не соблюдение инструкции по монтажу РБЯК 407111.014 ИМ на
месте эксплуатации ПРЭМ приводит к проникновению жидкости внутрь
электромагнитной части прибора, далее в электронную часть и приводит к
выходу из строя ПРЭМ.

Скачать сервисный бюллетень

Скачать Рекомендации по подключению ДРГ к ВКТ-5

Скачать Рекомендации по работе вычислителей ВKT-5 и ВКГ-2 с внешними устройствами

Опыт применения ВКТ-5 для регулирования теплопотребления

Скачать документ(zip)

Распознавание диагностируемой ситуации ВКТ-5 по ее коду в архивных показаниях

Скачать файл: ВКТ-5. Диагностируемые ситуации Распознавание ДС по ее коду в часовых архивных показаниях

Алгоритм работы вычислителя ВКТ-5 по пару

Скачать документ

ВКТ-7. Чтение архивов при сбросе даты

Скачать рекомендации

Скачать Таблица настроечных параметров вычислителя ВКТ-7

Рекомендации по выбору настроечных параметров в ВКТ-7

Рекомендации по подключению расходомеров к вычислителю ВКТ-7

Рекомендации по подключению датчиков температуры и давления к вычислителю ВКТ-7 вы можете скачать ниже.

Скачать

Рекомендации по работе вычислителя ВКТ-7 с внешними устройствами вы можете скачать ниже.

Скачать рекомендации (zip)

Рекомендации по настройке GSM-модемов для работы с вычислителями ВКТ

Скачать рекомендации.

Интерактивная программа (формат Flash-анимация) предназначена для изучения принципов работы с вычислителем количества теплоты ВКТ-7.

Скачать программу

Распознавание диагностируемой ситуации ВКТ-7 по ее коду в архивных показаниях

Скачать файл

Настройка принтера_LX300 описана в инструкции, которую вы можете скачать ниже.

Скачать инструкцию (zip)

СЕРВИСНЫЙ БЮЛЛЕТЕНЬ

ПРОДУКЦИЯ: Преобразователь Электромагнитный

МОДЕЛЬ: ПРЭМ

ПРОБЛЕМА: Не соблюдение инструкции по монтажу РБЯК 407111.014 ИМ на месте эксплуатации ПРЭМ приводит к проникновению жидкости внутрь электромагнитной части прибора, далее в электронную часть и приводит к
выходу из строя ПРЭМ.

ЦЕЛЬ: информирование специалистов сервисных центров и монтажных организаций о
возникающей проблеме.

Скачать сервисный бюллетень.

Критерии выбора принтеров: должен поддерживать систему команд Epson и иметь русскую таблицу кодировки.

• Используются принтеры для работы по интерфейсу RS232: Epson LX300, LX300+, LX1170;
• Для работы по интерфейсу Centronics: Epson LX300, LX300+, LX1170; LX100, Panasonic KX-P1150.

Критерии выбора принтеров: должен поддерживать систему команд Epson и иметь русскую таблицу кодировки.

Используются матричные принтеры:

• для работы по интерфейсу RS232- Epson LX300, LX300+, LX1170;
• для работы по интерфейсу Centronics - Epson LX300, LX300+, LX1170, LX100, Panasonic KX-P1150.
