Современные системы учёта тепла и расхода воды давно перестали быть просто приборами фиксации показаний. Сегодня расходомеры ПРЭМ и тепловычислители ВКТ-9 позволяют получать детальную информацию о работе инженерной системы: расход, температуру, аварии, архивы, ошибки и даже признаки нестабильной работы оборудования.
Однако на практике многие специалисты сталкиваются с одной и той же проблемой: архив данных есть, но специализированного программного обеспечения под рукой нет. Особенно это актуально:
- — при выездной диагностике;
- — аварийных ситуациях;
- — работе подрядчиков;
- — быстром анализе объекта;
- — проверке узла учёта без доступа к штатному ПК диспетчеризации.
Хорошая новость в том, что снять и проанализировать архив с ПРЭМ и ВКТ-9 можно даже без сложного специализированного ПО. В большинстве случаев достаточно стандартных интерфейсов, кабеля подключения и обычного ноутбука.
Компания Теплоком поставляет расходомеры ПРЭМ, вычислители ВКТ-9 и оборудование для диспетчеризации с доставкой по всей России, а также консультирует по подключению и диагностике систем учёта.
Зачем вообще нужен архив данных
Архивы в приборах учёта — это не просто история показаний. Это полноценный инструмент диагностики.
С помощью архива можно:
- — выявить утечки;
- — найти нестабильную работу насосов;
- — обнаружить завоздушивание;
- — определить скачки температуры;
- — проверить корректность начислений;
- — подтвердить факт аварии;
- — отследить вмешательство в систему.
Для управляющих компаний и промышленных объектов архивы особенно важны при спорах с ресурсоснабжающими организациями.
Какие данные хранят ПРЭМ и ВКТ-9
Современные приборы учёта сохраняют:
- — часовые архивы;
- — суточные архивы;
- — месячные данные;
- — аварийные события;
- — ошибки;
- — диагностическую информацию.
В ВКТ-9 обычно доступны:
- — температура подачи и обратки;
- — расход;
- — тепловая энергия;
- — давление;
- — время наработки;
- — коды ошибок.
ПРЭМ фиксирует:
- — мгновенный расход;
- — суммарный объём;
- — диагностические параметры;
- — ошибки измерений.
Когда требуется срочное снятие архива
На практике чаще всего архив снимают:
- — при жалобах жильцов;
- — перед отопительным сезоном;
- — после аварии;
- — при подозрении на неверный расчёт;
- — при нестабильной работе узла учёта;
- — во время энергоаудита.
Очень часто времени на установку полноценного ПО просто нет.
Какие способы подключения доступны
Через RS-485
Самый распространённый вариант.
Понадобится:
- — USB-RS485 адаптер;
- — кабель;
- — ноутбук.
RS-485 используется:
- — в диспетчеризации;
- — АСУ ТП;
- — системах удалённого мониторинга.
Через USB-конвертер
Некоторые современные адаптеры позволяют быстро подключить прибор напрямую к ноутбуку.
Преимущество:
- — не требуется сложная настройка;
- — минимальное количество оборудования.
Через Ethernet или GSM
Если узел уже подключён к диспетчеризации, данные можно получить удалённо.
Но в аварийной диагностике чаще используется локальное подключение.
Можно ли снять архив без специализированного ПО
Да, во многих случаях это возможно.
Основные варианты:
- — терминальные программы;
- — Modbus-утилиты;
- — стандартные COM-мониторы;
- — экспорт через встроенные интерфейсы;
- — чтение регистров вручную.
Почему это работает
ПРЭМ и ВКТ-9 используют открытые или широко распространённые протоколы обмена:
- — Modbus RTU;
- — RS-485;
- — стандартные последовательные интерфейсы.
Поэтому для базовой диагностики необязательно использовать фирменное ПО.
Что понадобится для работы
Минимальный набор:
- — ноутбук;
- — USB-RS485 адаптер;
- — драйвер адаптера;
- — кабель подключения;
- — терминальная программа.
Подойдут:
- — Modbus Poll;
- — QModMaster;
- — Serial Port Monitor;
- — любые COM-терминалы.
Даже бесплатных утилит часто достаточно для базового анализа.

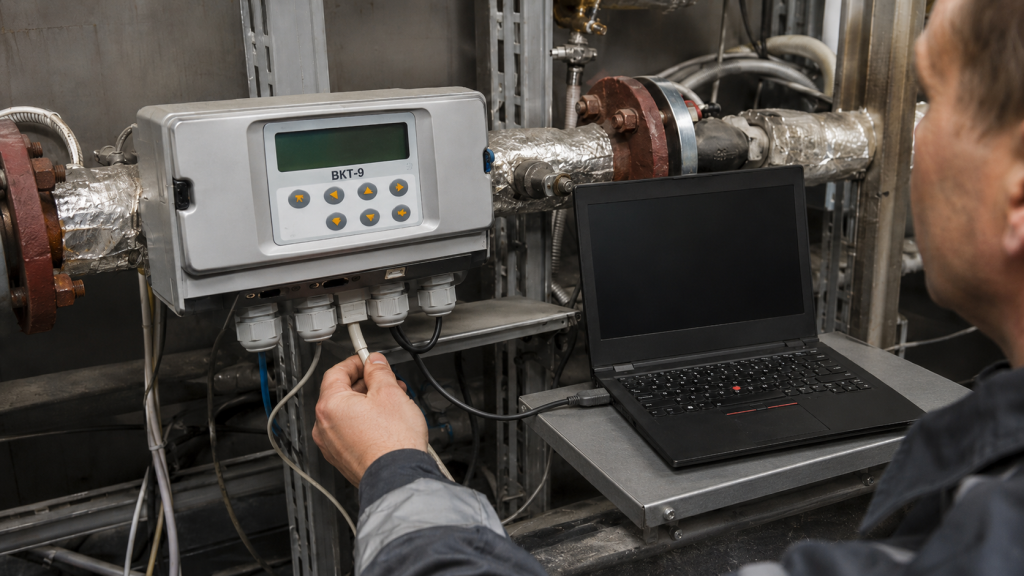

Пошаговое подключение к ПРЭМ

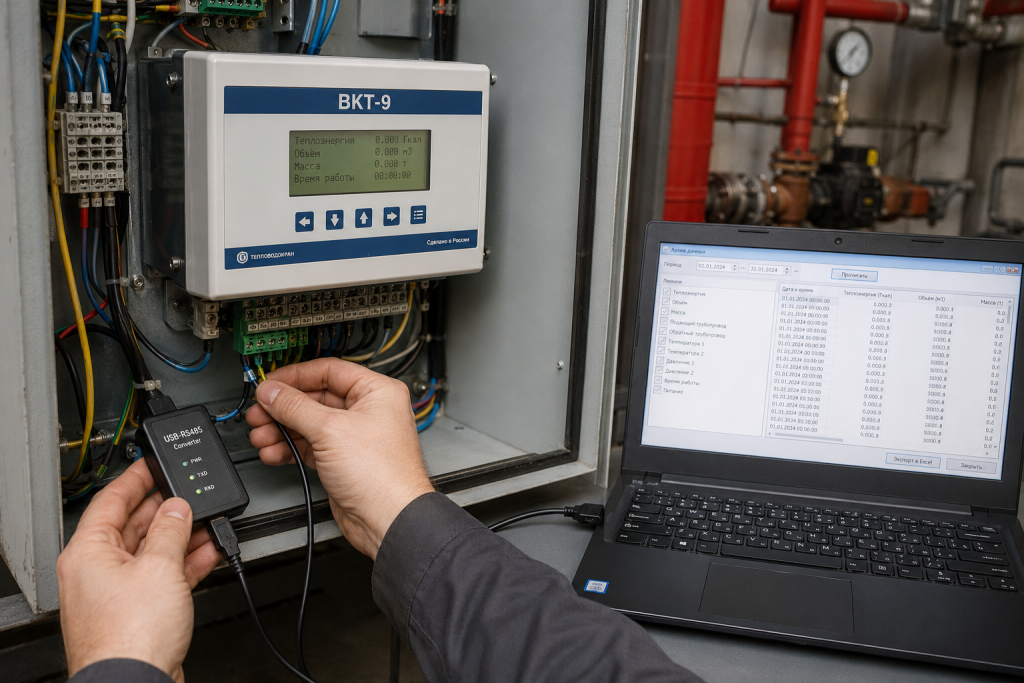

Шаг 1. Подключение адаптера
Подключите:
- — USB-RS485 адаптер к ноутбуку;
- — линии A/B к прибору.
Важно соблюдать полярность.
Если перепутать линии:
- — связи не будет;
- — данные не считаются.
Шаг 2. Определение COM-порта
После подключения:
- — откройте «Диспетчер устройств»;
- — найдите COM-порт адаптера;
- — запомните номер порта.
Шаг 3. Настройка параметров связи
Чаще всего используются:
- — 9600 бод;
- — 8 бит;
- — без чётности;
- — 1 стоп-бит.
Но параметры могут отличаться в зависимости от конфигурации.
Шаг 4. Проверка соединения
Запустите Modbus-утилиту.
Если всё подключено правильно:
- — прибор начнёт отвечать;
- — появятся значения регистров.
Как считать архив с ВКТ-9
ВКТ-9 хранит достаточно большой объём данных.
Основные параметры для чтения
Обычно считываются:
- — тепловая энергия;
- — расход;
- — температура;
- — архив аварий;
- — диагностические события.

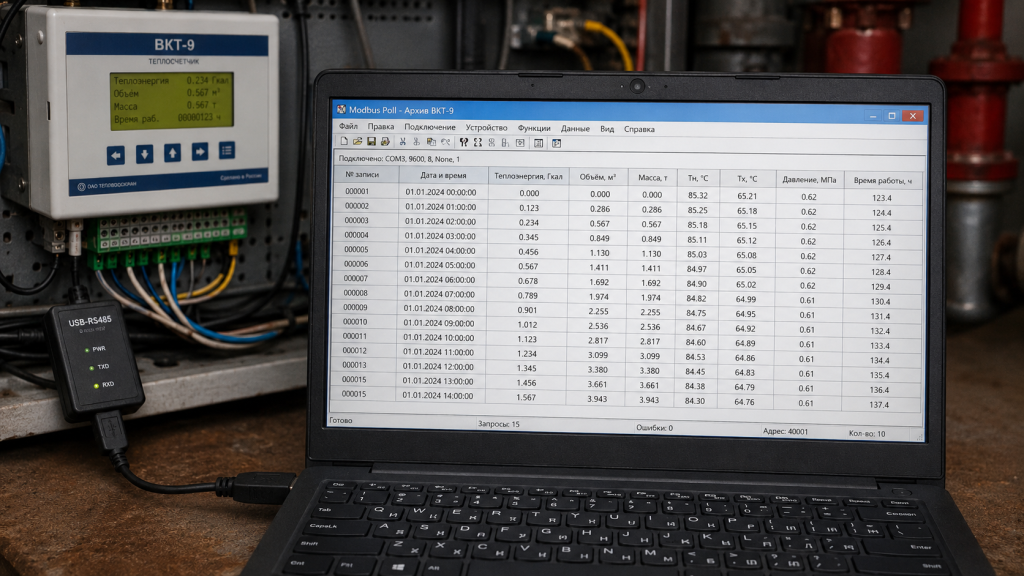

Чтение через Modbus
В большинстве случаев:
- — указывается адрес устройства;
- — выбираются регистры;
- — запускается чтение данных.
После этого значения отображаются в таблице.
Экспорт в Excel
Многие Modbus-программы позволяют:
- — экспортировать данные;
- — сохранять CSV-файлы;
- — строить таблицы.
Это особенно удобно при анализе больших архивов.
Как анализировать архив без сложного ПО
Самое важное — правильно интерпретировать данные.
Анализ расхода
На что обращать внимание:
- — резкие скачки;
- — отсутствие расхода;
- — нестабильные значения;
- — ночное потребление.
Например:
если ночью расход резко не падает — возможна утечка.
Анализ температуры
Полезно проверять:
- — дельту подачи и обратки;
- — стабильность температуры;
- — провалы параметров.
Слишком маленькая разница температур может указывать:
- — на плохую настройку системы;
- — загрязнение;
- — проблемы с теплообменником.
Анализ аварий
В архиве часто фиксируются:
- — обрыв датчиков;
- — ошибки связи;
- — превышение диапазонов;
- — отключения питания.
Это помогает быстро локализовать проблему.
Типичные ошибки при снятии архива
Неправильная полярность RS-485
Самая распространённая проблема.
Если A/B перепутаны:
- — связи не будет;
- — прибор не ответит.
Неверная скорость порта
Даже при правильном подключении ошибка в настройке скорости полностью блокирует обмен.
Конфликт адресов
Если в сети несколько устройств с одинаковым адресом:
- — данные будут считываться некорректно;
- — возможны ошибки связи.
Помехи в линии
На длинных трассах RS-485 иногда возникают:
- — шумы;
- — обрывы;
- — нестабильная передача.
Особенно на промышленных объектах.
Когда без специализированного ПО всё-таки не обойтись
Хотя базовое снятие архива возможно стандартными средствами, специализированное ПО всё же необходимо:
- — для полной диагностики;
- — обновления прошивки;
- — настройки параметров;
- — архивирования больших массивов;
- — диспетчеризации.
Особенно это важно для:
- — крупных объектов;
- — автоматизированных систем;
- — сложных узлов учёта.
Почему современные ПРЭМ удобнее старых систем
Новые поколения приборов:
- — проще подключаются;
- — поддерживают стандартные интерфейсы;
- — имеют расширенные архивы;
- — совместимы с Modbus;
- — поддерживают диспетчеризацию.
Это значительно облегчает:
- — обслуживание;
- — диагностику;
- — энергоаудит;
- — поиск неисправностей.
Практические советы инженерам и монтажникам
Всегда сохраняйте резервные копии
Перед любыми изменениями:
- — выгружайте архив;
- — сохраняйте CSV-файлы;
- — фиксируйте параметры.
Проверяйте время прибора
Сбитые часы — частая проблема при анализе архивов.
Из-за этого:
- — сложно сопоставлять события;
- — появляются ошибки в отчётах.
Используйте экранированный кабель
Это снижает влияние помех на RS-485.
Не подключайтесь под нагрузкой без необходимости
На действующих объектах желательно соблюдать осторожность при подключении интерфейсов.
Почему выбирают Теплоком
Компания Теплоком поставляет:
- — расходомеры ПРЭМ;
- — вычислители ВКТ-9;
- — оборудование диспетчеризации;
- — интерфейсные модули;
- — решения для АСУ ТП и ЖКХ.
Преимущества:
- — техническая поддержка;
- — помощь с подключением;
- — консультации по архивам и интерфейсам;
- — доставка по всей России.
Заключение
Снять архив данных с ПРЭМ и ВКТ-9 без специализированного ПО вполне реально. Для базовой диагностики достаточно:
- — ноутбука;
- — USB-RS485 адаптера;
- — простой Modbus-программы;
- — правильных параметров подключения.
Грамотный анализ архивов помогает:
- — быстро находить неисправности;
- — контролировать расход ресурсов;
- — проверять корректность работы системы;
- — снижать эксплуатационные затраты.
Современные приборы учёта становятся всё более открытыми и удобными для диагностики, а наличие стандартных интерфейсов значительно упрощает работу инженеров, монтажников и специалистов ЖКХ.
